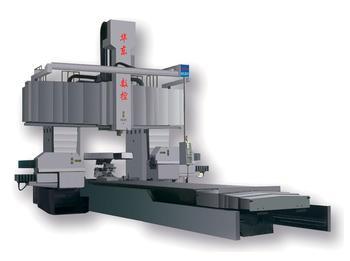

立式銑鏜床

　　立式銑鏜床具有很強的數字控制功能，可切削各種具有復雜輪廓表面、型腔的工件，可進行銑、鏜、鉆削等加工。立式銑鏜床還具有仿形功能，可仿形加工更為復雜的工件。立式銑鏜床廣泛應用于各種機械制造業，特別適用于模具制造成行業。
　　特點
　　（1）三軸控制，并能三軸聯動；
　　（2）具有探針測量和數字化仿形功能（TKF54150、TKF54100／1）
　　（3）可與計算機聯網內存容量大，診斷功能完備，維護方便；
　　（4）主軸電機采用交流驅動系統，實現全軸自動化無級變速成；
　　（5）工作臺面及三向行程參數大；
　　（6）采用碟形彈簧，自動夾緊刀具；
　　（7）采用滾珠絲杠和貼塑導軌；
　　（8）可調間歇時間的自動集中潤滑；
　　（9）采用雙方立柱龍門框架，整機剛性高，承載重量大。
　　技術參數
　　參  數  名  稱 規 格 大 小
　　最大鏜孔直徑(在δb=500-600MPa鋼材上)  Φ100mm
　　最大銑削能力(在δb=500-600MPa鋼材上)  10600mm3/min
　　最大進給抗力  1974N
　　主軸允許的最大扭轉力矩  143N.m
　　工作臺工作面積(長×寬)  820×220mm2
　　主軸端面至工作臺面的最大距離  624mm
　　主軸端面至工作臺面的最小距離  44mm
　　主軸箱垂直行程  500mm
　　主軸中心線至立柱導軌面距離  280mm
　　工作臺縱向行程  500mm
　　工作臺橫向行程  230mm
　　主軸內孔錐度  7:24 ISO45#
　　主軸轉速級數及范圍(6級)  100-1000rpm
　　主軸進給量級數及范圍(4級)  0.05-0.40 mm/r
　　工作臺橫向移動手柄每轉移動量  1.2mm/r
　　工作臺縱向移動手柄每轉移動量  2.4mm/r
　　主電機功率  Y100L2-4 1420rpm.3KW
　　工作臺進給電機功率  A02-7124 1400rpm 0.37KW
　　冷卻電機功率  0.09KW
　　冷卻泵流量  25L/min
　　機床外形尺寸(長×寬×高)  1520×1457×2278 mm
　　機床重量(約)  3000kg
