|
 |
|
|
 |
精彩詞條太陽(yáng)電池用玻璃
補(bǔ)充：0 瀏覽：10555 發(fā)布時(shí)間：2014-9-15

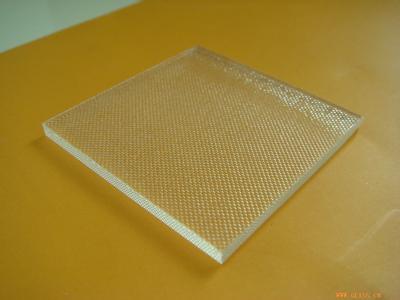

簡(jiǎn)介 太陽(yáng)電池用玻璃就是應(yīng)用在太陽(yáng)電池組件上的高透光率蓋板玻璃。現(xiàn)今應(yīng)用最廣的高透光率玻璃是低鐵含量的玻璃，也就是我們俗稱的“超白”玻璃。鐵在普通玻璃中屬于雜質(zhì)(吸熱玻璃除外)。鐵雜質(zhì)的存在一方面使玻璃著色，另一方面增大玻璃的吸熱率，也就降低了玻璃的透光率。 材料 太陽(yáng)電池用玻璃可以使用鋼化或非鋼化的壓花玻璃和浮法玻璃。 鐵是由原料本身、耐火材料或金屬材質(zhì)的生產(chǎn)設(shè)備等引入的，不可能完全避免。人們只能通過(guò)生產(chǎn)控制盡可能減少鐵在玻璃中的含量。目前，太陽(yáng)能玻璃的鐵含量在0.015%~0.02%之間，而普通浮法玻璃的鐵含量一般在0.7%以上。低的雜質(zhì)鐵含量帶來(lái)高的太陽(yáng)光透過(guò)率。就國(guó)內(nèi)應(yīng)用最多的3.2mm和 4mm玻璃而言，太陽(yáng)光透射比一般達(dá)到90%~92%。目前各企業(yè)測(cè)定太陽(yáng)光透射比的波段也各不相同：一部分企業(yè)測(cè)可見光波段;一部分企業(yè)測(cè)350nm~1100nm、350nm~1200nm;少數(shù)企業(yè)測(cè)整個(gè)太陽(yáng)光譜350nm~2500nm。 工藝技術(shù) 目前，生產(chǎn)太陽(yáng)能電池封裝玻璃的工藝技術(shù)主要為壓延法，它是采用特制的壓花輥，在超白玻璃表面壓制特制的金字塔形花紋而制成的。它是太陽(yáng)能光伏電池不可或缺的重要組成部件。 其他補(bǔ)充 |
|
