          如何設計好推拉窗









                來源:09年會論文集  作者:李剛，李寶成  日期:2009-4-17 　頁面功能  【字體：大 中 小】【打印】【關閉】【評論】





































　　3.3上下密封件的設計

　　 推拉窗兩窗扇勾邊搭接處的上、下方，與窗上、下框這間都裸露著很大的洞，這個部位必須設置密封件將其密封，密封件設計需考慮以下兩個因素:

　　 1)窗框上墻安裝時產生誤差，可能造成窗框?qū)蔷�發生變化，或窗扇安裝玻璃定型后對角線誤差太大。

　　2)窗框采用濕法上墻安裝，窗框底部填塞不夠，造成下框中間塌陷。

　　以上兩種原因都可造成窗扇與窗邊框密封不嚴，所以必須調整窗扇滑輪高度使扇邊挺與窗邊框平行達到良好密封。

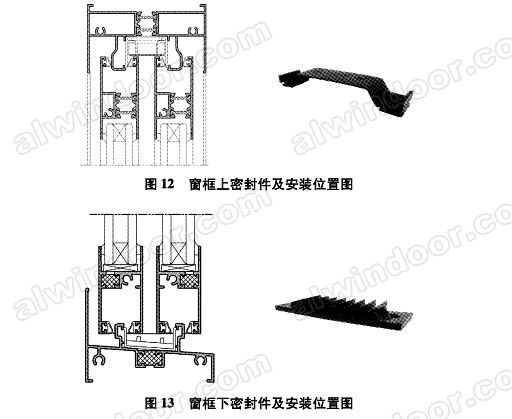

 　　兩扇推拉窗通過四個滑輪的高低調整達到窗扇邊挺與窗邊框的平行，保證了窗邊框部位的密封。一個工程有很多窗，每橙窗的情況都不一樣，窗框是否歪，歪多少;下框是否下沉，沉多少，具體到每一橙窗都不一樣，隨機性很大，要保證窗框上、下部位的密封，密封件必須滿足在窗扇高低調整后仍能保證密封，圖13就是一種高度可調式密封件，此件安裝在窗上框PVC卡槽里，可在卡槽里左右滑動，窗扇高低調整后，將上密封件滑到兩窗扇勾邊立挺上方，先將密封件一端用頂絲將上密封件與卡槽固定，再推上密封件另一端，使密封件中間的單幅板凸起與窗扇上部留1～1. 5mm間隙，將上密封件的可動端的頂絲擰緊，保持上密封件凸起的密封狀態，使窗上部與窗扇間保持密封。

　　窗扇下面的密封件也是安裝在兩窗扇勾邊搭接處的下方，如圖13所示，密封件是用橡膠模壓成型，因考慮與扇底部的磨擦阻力，密封片的厚度不能大于1. 0mm，高度在滑輪中部位置時壓合量為2mm為好，并且橡膠硬度不能高于邵氏HA40 ~55為好，這樣既可保證扇的開啟力不會大于50N，又可保證窗的上、下部位密封。

　　3.4窗扇勾邊中挺的密封

　　窗扇兩勾邊中挺因要搭接并要保證密封，所以密封條不能太厚也不能太硬，片狀的密封條應為首選如圖14所示，材料應為邵氏HA60～70為好，密封條與另一窗扇勾邊不能有間隙，必須有過盈，過盈量應在窗的原始狀態1～2mm為好，這樣既不影響窗扇的開啟力，并能保持窗的中部密封。



　　3.5上蓋板與堵孔件

　　窗扇勾邊中立挺的外緣封板上部開的槽口，因窗扇安裝時插人上滑道，窗扇下部進人下滑道后窗扇下沉造成上部槽口有一個大也孔洞，這個孔洞必須用圖15中的蓋板用螺釘緊固封閉，防止空氣流通。



　　窗扇勾邊中立挺的外緣封板下部，因用螺釘與窗扇下邊框連接必須開一個的工藝孔，因要調整滑輪還要開一個的工藝孔，這兩個工藝孔必須用圖15的堵孔件堵塞密封。

　　3.6拉緊塊

　　上面已將推拉窗的密封件都已討論完了，拉緊塊不是密封件，只是推拉窗采用單向密封時要將窗扇與窗邊框的扇邊向室內方向拉動的一個附件，使窗扇的外側單向密封條與窗邊框凸緣鎖緊密封如圖16所示。



　　一般窗扇上下兩端的拉緊塊都和扇上下的導向塊聯合設計，圖16顯示的是窗扇中部的拉緊塊，窗扇高度在1. 5m以下用一塊，超過1. 5m的窗扇按三等分的位置安裝兩塊，其目的就是保證窗扇關閉時窗扇邊必須保證密封。


　　4推拉窗必須具備良好的水密性能


　　4.1采用壓力平衡原理設計擋水板高度

　　當風壓和雨水同時作用在外窗表面時，雨水從窗面流下，在壓差的作用下通過窗戶的孔縫積壓在下框的溝槽中，這個積水層高度“h”所形成的壓力和窗戶內側表面靜壓之和，如果大于窗外側風壓時，水便從扇下框排至室外，反之，水就會從溝槽中越過擋水板溢向室內。

　　經多次試驗發現，推拉窗下框擋水板高度和所能承受的臨界檢測風壓值基本接近，即擋水板高度h=50mm，則約可抵抗45~50kg,/m2(450~500pa)的風壓，因此提高下框擋水板高度是提高整窗水密等級的有效方法。

　　4.2排水斜度和排水通道

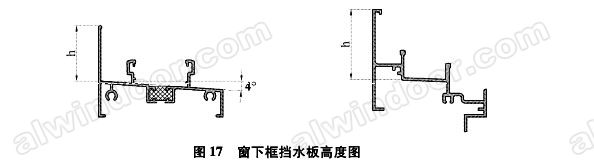

　　熱氣往高升水向低處流，這是自然規律，推拉窗要獲得較好的水密性能窗下框要設計成圖17右圖的階梯式，這樣可造成較大的水落差，槽內積水易于排放，窗下框最少也要保證圖17左圖的40流水斜度，外窗受的風壓是脈動的，一旦停風時，雨水可自動向外流淌。



　　窗下框槽內的積水及時的排出，對于提高推拉窗水密性十人重要，主要方法是合理布置排水系統。一般兩扇推拉窗窗扇關合后，在沒有窗扇的兩下滑道上，距兩邊框的端頭滑輪滑不到的位置各開30mm長的豁口，為保證排水流暢，這個豁口部位要將整體滑道切掉，這樣做是保證在較大的風雨天，下框槽內的積水風一停止馬上就可以排泄掉，避免槽內長期滯留積水，會造成金屬腐蝕和不衛生的現象。


　　5.保溫推拉窗的設計要點
